Quru tipli transformator: birini seçməzdən əvvəl nəyi bilməlisiniz?

● 2026-07-31 ● - ● Mənə bir mesaj buraxın

1. Quru tip transformator nədir?

A quru tipli transformator izolyasiya və ya soyutma üçün maye (yağ) istifadə etmədən elektromaqnit induksiyası ilə enerji ötürən statik elektrik cihazıdır. Bunun əvəzinə onun nüvəsi və sarımları epoksi və ya polyester qatranı kimi bərk izolyasiya materialları ilə örtülür və istilik təbii və ya məcburi hava dövranı ilə yayılır.

Bu dizayn yağ sızması və yanğın riskini tamamilə aradan qaldıraraq quru tipli transformatorları daxili qurğular, sıx məskunlaşmış binalar və ekoloji cəhətdən həssas ərazilər üçün üstünlük təşkil edir.

2. Əsas Üstünlüklər və Tipik Tətbiqlər

Üstünlük	İzah
Yanğın təhlükəsizliyi	Yanan maye yoxdur - yanğın riski kəskin şəkildə azalır. Hətta nasazlıq şəraitində belə materiallar öz-özünə sönür.
Ətraf mühitə uyğunluq	Neft dağılmaları, torpaq və ya yeraltı suların çirklənməsi yoxdur. Neft saxlama çuxurlarına ehtiyac yoxdur.
Aşağı təmir	Yağ sınağı, filtri və ya dəyişdirilməsi yoxdur. Rutin iş əsasən təmizlik və vizual yoxlamadır. Baxım xərclərinə 40%-ə qədər qənaət edildiyi bildirilir.
Çevik quraşdırma	Kompakt yerləşdirmə yük mərkəzlərinin yaxınlığında quraşdırmaya imkan verir (məsələn, zirzəmilər, mərtəbələr) - kabel xərclərini və xət itkilərini azaldır.

Ümumi tətbiqlər:

Xəstəxanalar, məlumat mərkəzləri, hündürmərtəbəli binalar
Sənaye zavodları (kimya, tekstil, mədənçilik)
Bərpa olunan enerji sistemləri (quruda külək, günəş)
Dəniz və dəniz platformaları (uyğun qapaqlarla)
Yadda saxlamaq üçün məhdudiyyətlər:
Yağla doldurulmuş transformatorlardan daha yüksək ilkin qiymət
Daha aşağı istilik yayılması səmərəliliyi - standart dizaynlarda ümumiyyətlə ~2,000 kVA-dan aşağı qiymətlərlə məhdudlaşır
Bəzi hallarda bir qədər yüksək səs-küy

3. İki Əsas Növ: VPI və Tökmə Bobin

Növ	Proses	Xüsusiyyətlər	Üçün Ən Yaxşı Uyğundur
VPI (Vakuum Təzyiq Emprenye)	Sargılar vakuum və təzyiq altında lak və ya qatran ilə hopdurulur, sonra müalicə olunur.	Xərc baxımından sərfəli, yaxşı dielektrik gücü, çox yönlü dizayn.	Standart sənaye və ticarət binaları; ümumi təyinatlı daxili istifadə.

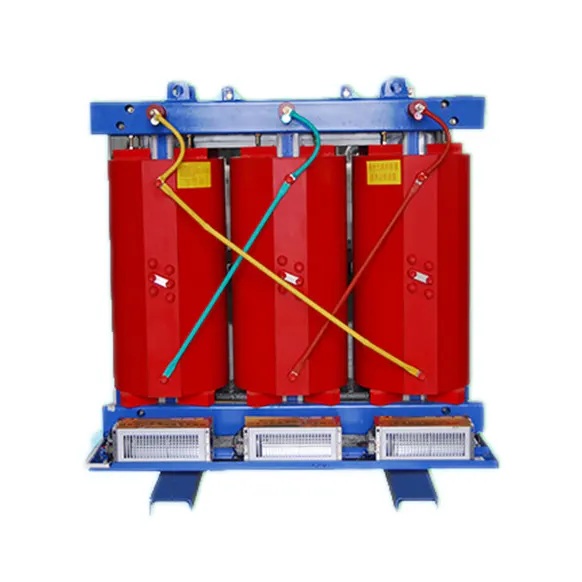

Tökmə Bobin	Sargılar bir qəlibdə epoksi qatranı ilə tamamilə əhatə olunur və bərk blok meydana gətirir.	Nəm, toz, duz spreyi və kimyəvi maddələrə qarşı ən yüksək qorunma. Əla mexaniki güc və qısaqapanmaya davamlılıq qabiliyyəti.	Sərt mühitlər: dəniz, tunellər, dəniz gəmiləri, kimya zavodları, polad dəyirmanları.

Seçim üçün ipucu: Saytınızda yüksək rütubət, aşındırıcı qazlar və ya tez-tez yuyulma varsa, tökmə rulonu seçin. Təmiz, quru qapalı mühitlər üçün VPI ən yaxşı dəyəri təmin edir.

4. Açar Seçim Parametrləri

Transformator təyin etməzdən əvvəl bunları alın.

Parametr	Nə Deməkdir	Praktik Məsləhət
Nominal güc (kVA)	Transformatorun verə biləcəyi maksimum görünən güc.	Gələcək yükləmə artımı üçün 20‑25% marja əlavə edin. Ümumi ölçülər: 100, 250, 500, 1000, 2000 kVA.
Gərginlik dərəcələri	İlkin (HV) və ikincil (LV) gərginliklər.	Kommunal və yük tələblərini uyğunlaşdırın (məsələn, 10 kV / 0,4 kV). Gərginlik dəyişmələri üçün kran dəyişdirici diapazonunu yoxlayın.
İzolyasiya sinfi	Maksimum icazə verilən temperatur artımını təyin edir.	Sinif F (155°C) və Sinif H (180°C) ən çox yayılmışdır. Yüksək ətraf temperaturu və ya tez-tez həddindən artıq yüklənmələr üçün Sinif H istifadə edin.
Giriş Mühafizəsi (IP)	Toz və suya davamlılıq.	IP20 – standart daxili. IP23 və ya daha yüksək - açıq havada, yarı açıq havada və ya damcı su/işıq spreyi olan ərazilər.
Soyutma üsulu	AN = özünü soyutma (təbii hava); AF = məcburi hava (fanatlar).	AF çıxış qabiliyyətini əhəmiyyətli dərəcədə artırır. Hava girişlərinin/çıxışlarının heç vaxt bağlanmadığından əmin olun.
Empedans gərginliyi (Z%)	Qısaqapanma cərəyanı və gərginliyin tənzimlənməsinə təsir göstərir.	Standart dəyərlər mühafizə cihazları ilə əlaqələndirilir. Uyğunlaşma üçün sistem dizaynerinizlə məsləhətləşin.

5. Quraşdırma və istismara vermə əsasları

Yaxşı bir transformator quraşdırma səliqəsiz olduqda vaxtından əvvəl sıradan çıxa bilər. Bu kritik nöqtələrə əməl edin.

Məkan və Təmizləmə

Quru, yaxşı havalandırılan yerdə quraşdırın - aşındırıcı qazlar, damcı su və daşqın riski olmayan.
Hava dövranı üçün korpusun ətrafında ən azı 12–18 düym (30–45 sm) boşluq saxlayın.

Əsas və Montaj

Tam çəkiyə tab gətirə bilən səviyyəli, vibrasiyaya davamlı bazaya yerləşdirin.
Döşəmə rezonansı mümkündürsə, vibrasiya əleyhinə yastıqlardan istifadə edin.

Elektrik Bağlantıları - Edilənlər

Terminallara çevik mis/alüminium keçidlərdən istifadə edin – bu, mexaniki gərginliyin kollara çəkilməsinin qarşısını alır.
Təlimatda göstərilən fırlanma momenti dəyərlərinə bütün boltli birləşmələri sıxın. Həddindən artıq sıxma iplərə zərər verə bilər; az sıxılma qaynar nöqtələrə səbəb olur.
Torpaqlama: Həm korpusu, həm də neytral nöqtəni stansiyanın torpaq şəbəkəsinə möhkəm birləşdirin.

İstismarqabağı yoxlamalar

İzolyasiya müqaviməti testi: Meqaohmmetrdən istifadə edin (500 V və ya 1000 V şkala). Minimum məqbul dəyər: 2 MΩ nominal gərginliyin hər kV-si. Daha aşağıdırsa, enerji vermədən əvvəl sarımları qurutun.
Bütün daxili sonların ad lövhəsi diaqramına uyğun olduğunu yoxlayın.
Canlı yayımdan əvvəl fan işini və termostat/termistor siqnallarını yoxlayın.

6. Gündəlik Əməliyyat və Baxım – Həqiqi İş

Unutmayın: Aşağı texniki qulluq heç bir texniki xidmətin olmaması demək deyil. Kiçik bir qayğı 20-30 illik xidmət müddətinə doğru uzun bir yol keçir.

Təmizlik - №1 Prioritet

Tozun yığılması quru tipli transformatorların ən böyük düşmənidir. İstiliyi saxlayır, qismən boşalmanı təşviq edir və dielektrik gücünü azaldır.

Ən azı ildə bir dəfə təmizləyin - daha tez-tez tozlu və ya sənaye ərazilərində.
Qeyri-metal başlığı olan tozsoran və ya <25 psi (170 kPa) olan quru sıxılmış hava heç vaxt yüksək təzyiqdən istifadə etməyin, bu, izolyasiyaya zərər verə bilər və ya tozu daha dərinə sala bilər.

Vizual və Mexanik Təftişlər (hər 6-12 aydan bir)

Nə yoxlamaq	Nə axtarmaq lazımdır
Əlaqələr	Rəngsizləşmə, qaralma və ya ərimə – həddindən artıq istiləşmə əlamətləri.
Sargılar və nüvələr	İzolyasiya səthlərində çatlar, izləmə izləri və ya toz körpüləri.
Səs səviyyəsi	Hər hansı qeyri-adi uğultu və ya cızıltı (“cızıltı”) boş laminasiyaları və ya qismən boşalmanı göstərə bilər.
Fanatlar və nəzarətlər	Fan qanadları təmizlənir və sərbəst dönər; yükə uyğun temperatur göstəriciləri.

İzolyasiya monitorinqi

İzolyasiya müqaviməti dəyərlərini hər il (və ya əsas işdən sonra) qeyd edin.
Əvvəlki oxunuşlarla müqayisə edin – mütləq dəyər hələ də minimumdan yuxarı olsa belə, ardıcıl eniş tendensiyası xəbərdarlıq siqnalıdır.

7. Ümumi Xətalar və Praktik Müalicələr

Simptom	Ən Ehtimal Səbəb	Dərhal Fəaliyyət
Həddindən artıq temperatur siqnalı	Tozun tıxanması, fan çatışmazlığı və ya həddindən artıq yüklənmə	Təmiz sarımlar; fan motorunu yoxlayın; yükü azaltmaq və ya ventilyasiyanı yaxşılaşdırmaq.
Qismən boşalma səsi	Rütubətin daxil olması və ya səthin çirklənməsi	Qurutun (isti hava sirkulyasiyası) və hərtərəfli təmizləyin.
Həddindən artıq cərəyanda açma	Xarici nasazlıq və ya daxili sarım qısa	təcrid etmək; sarım müqaviməti və fırlanma nisbəti testlərini yerinə yetirin. İstehsalçı ilə məsləhətləşin.
Balanssız gərginliklər	Boş əlaqə və ya kran dəyişdirici problemi	Bütün terminalları yoxlayın; məşq edin və kran dəyişdiricinin mövqeyini yoxlayın.

8. Tez Referans – Seçmə Yoxlama Siyahısı

☐ Yük hesablanması + 20‑25% marja
☐ Gərginlik reytinqi sistemə uyğun gəlir
☐ İzolyasiya sinfi – ətraf mühitə görə F və ya H
☐ Növ - VPI (təmiz qapalı) vs Döküm Bobin (sərt)
☐ IP reytinqi – IP20 (daxili) / IP23+ (açıq/yaş)
☐ Soyutma – təbii və ya ventilyatorla
☐ Boşluq, havalandırma və döşəmə yükü yoxlanılıb
☐ Torpaqlama və fırlanma momenti dəyərləri sənədləşdirilmişdir

A quru tipli transformatortəhlükəsizlik, etibarlılıq və ətraf mühitə uyğunluğa sərmayədir. Onun sahədə uğuru ad lövhəsindən daha çox, üç praktik seçimdən asılıdır:

Real kənarlar və ətraf mühitin qorunması ilə seçin.
Ehtiyatla quraşdırın – yaxşı əlaqələr və yaxşı hava.
Müntəzəm təmizlik və trendə əsaslanan monitorinqi davam etdirin.

Bu üç şeyi yaxşı edin və quru tipli transformatorunuz onilliklər ərzində problemsiz xidmət göstərəcək.
